拋光輪通過拋光軸皮帶輪與電機相聯做旋轉運動,導輪通過減速器、聯軸器與電機相聯并固定在萬向旋轉徑向進給滑臺座上。
> 安全系數高
> 生產速度快
> 節約原材料
專業自動拋光機生產廠家

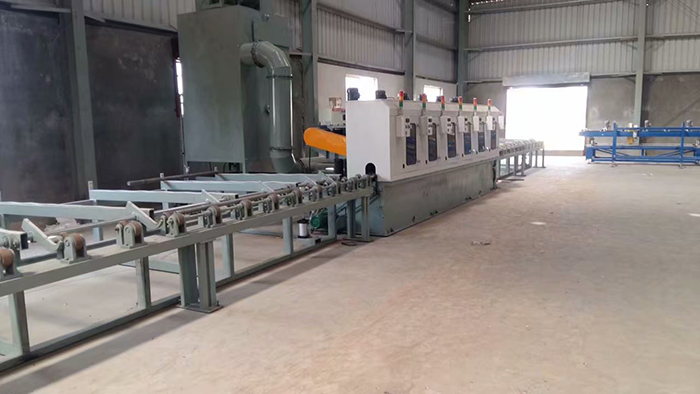

一、外圓拋光機工作原理
拋光輪通過拋光軸皮帶輪與電機相聯做旋轉運動,導輪通過減速器、聯軸器與電機相聯并固定在萬向旋轉徑向進給滑臺座上。拋光輪與導向輪之間裝置一可橫向移動的直線導軌,在導軌上布置2個移動滑塊,工件兩段固定在移動滑塊上,使工件能夠在直線導軌上往復移動。當操縱滑臺上的進給手柄時,導輪接觸工件,工件開始旋轉,繼續進給接觸拋光輪,拋光輪旋轉時對工件進行表面磨削加工。同時,工件做軸向移動,從而完成工件的拋光工作。
二、外圓拋光機組成部分
(1) 拋光輪電機的選用
考慮前道工序車加工后的表面粗糙度及非不銹鋼滲鋅后的表面雜質,結合拋光輪轉速要求(2400 r/min) ,電機選用Y100L-2 4.0kW。
(2) 導向輪電機、減速器和變頻器的選用
導向輪旋轉速度較低(0 ~ 45 r/min) ,且只一方向旋轉,為方便聯接采用WXJ80 40:1蝸輪減速器,電機選用Y802-4 0.75kW。考慮工件原始表面質量不一致性較大,故需要控制軸向進給速度。導向輪轉速?zèng)Q定工件的軸向移動速度。利用變頻器控制導向輪轉速(0 ~45 r/min) ,采用Sumitomo AF-3000,1.5kW變頻器。
(3) 直線導軌、滑塊的選用
考慮拋光加工的穩定性,導軌采用34GCr15的滾動導軌,滑塊上配裝滾動軸承。
(4) 拋光輪的選用
采用先粗拋,后精拋的工藝,粗拋時采用Ф250mm、粒度60~300目的綜剛玉千葉輪; 精拋時用Ф250mm的600目尼龍輪。
三、外圓拋光機技術參數
(1) 導向輪轉速:0 ~ 45 r/min;
(2) 重量:200 kg;
(3) 主電機功率:4kW;
(4) 導向輪電機功率:0.75 kW;
(5) 電壓:220 V;
(6) 拋光輪直徑:250 mm;
(7) 拋光輪轉速:2400r/min;
(8) 外形尺寸:800 mm × 900 mm × 4 000 mm;
(9) 加工直徑:60 mm≤Ф≤100 mm;
(10) 加工長度:≤1800mm;
(11) 表面光潔度:Ra≤1.6 μm;
(12) 加工精度:0.05 mm。
四、外圓拋光機用途
外圓拋光機主要用于五金制造,車輛配件,鋼木家具,儀表機械,標準件及電鍍前后等行業的除銹和拋光,是對圓管,圓棍,細長軸拋光的選擇。圓管拋光機加工的工件具有高亮度且不會影響工件的原有尺寸,特別適合對無心磨床加工后工件的高亮拋光。
注:無錫宏帆外圓拋光機批發廠家可根據用戶需求,定制不同規格型號的外圓拋光機,歡迎有需要的用戶致電咨詢。
專業老牌拋光機生產廠家無錫宏帆拋光機械有限公司常年生產各種自動精拋機、外圓拋光機及鏡面拋光機械等,歡迎來電咨詢!
